Consulta en línea rápida de tolerancias estándar ISO para ejes y agujeros.
La tolerancia dimensional en manufactura e ingeniería se refiere al límite o límites permisibles de variación en las dimensiones físicas de una parte. Esencialmente, es el grado en que el tamaño de un componente puede variar pero aún ser considerado aceptable para su aplicación prevista. Las tolerancias son cruciales para asegurar que las partes encajen y funcionen correctamente, especialmente en ensamblajes complejos.
La tolerancia dimensional se define como la diferencia entre los tamaños superiores e inferiores permisibles de una parte o componente. Este rango determina cuánto puede desviarse una parte del tamaño estándar o nominal mientras sigue siendo aceptable.
La selección de tolerancias apropiadas depende de muchos factores, incluyendo el uso previsto de la parte, las capacidades de manufactura y consideraciones de costo. Tolerancias más estrictas son típicamente requeridas para aplicaciones de alta precisión, como componentes aeroespaciales, mientras que tolerancias más amplias podrían ser aceptables para aplicaciones menos críticas.
Según el estándar internacional ISO 286, la zona de tolerancia consiste de tolerance grade y deviation position.
Indica el tamaño del rango variable, que está dividido en 20 niveles, IT01, IT00, IT1, IT2, IT3,..., IT18. Mientras más pequeño el número, más pequeño el rango variable.

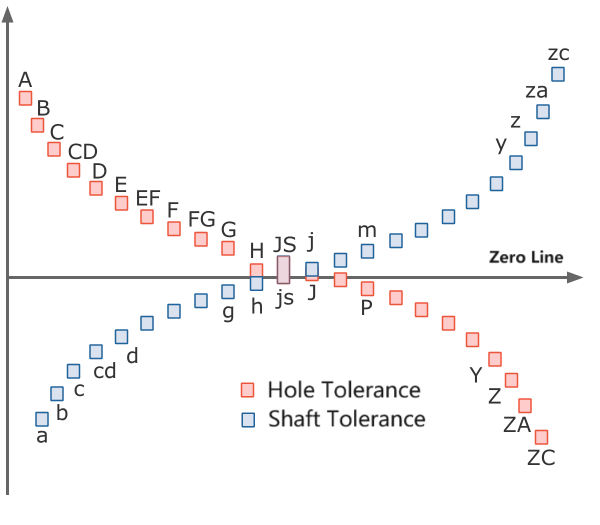

Usado para indicar el desplazamiento entre el rango variable y el tamaño básico, está compuesto de 28 marcas inglesas. Las 26 letras inglesas han removido i, l, o, q, w, y agregado cd, ef, fg, js, za, zb, zc. Los agujeros son representados por letras mayúsculas, y los ejes por letras minúsculas. Las posiciones relativas son aproximadamente como se muestra abajo:
