Запрос Допуска

Быстрый онлайн запрос стандартных допусков ISO для валов и отверстий.

Тип:

Вал

Отверстие

Размер

Диапазон: 0 - 3150

Диапазон Допусков

Верхнее отклонение

Нижнее отклонение

Максимум

Минимум

Что такое размерный допуск?

Размерный допуск в производстве и инженерии относится к допустимому пределу или пределам вариации в физических размерах детали. По сути, это степень, в которой размер компонента может варьироваться, но все еще считаться приемлемым для его предполагаемого применения. Допуски имеют решающее значение для обеспечения правильной посадки и функционирования деталей, особенно в сложных сборках.

- Определение -

Размерный допуск определяется как разность между верхними и нижними допустимыми размерами детали или компонента. Этот диапазон определяет, насколько деталь может отклоняться от стандартного или номинального размера, оставаясь при этом приемлемой.

- Выбор Допуска -

Выбор подходящих допусков зависит от многих факторов, включая предполагаемое использование детали, производственные возможности и соображения стоимости. Более жесткие допуски обычно требуются для высокоточных применений, таких как аэрокосмические компоненты, в то время как более свободные допуски могут быть приемлемы для менее критических применений.

Представление зоны допуска

Согласно международному стандарту ISO 286, зона допуска состоит из tolerance grade и deviation position.

- Класс Допуска -

Указывает размер переменного диапазона, который разделен на 20 уровней, IT01, IT00, IT1, IT2, IT3,..., IT18. Чем меньше число, тем меньше переменный диапазон.

- Deviation Position -

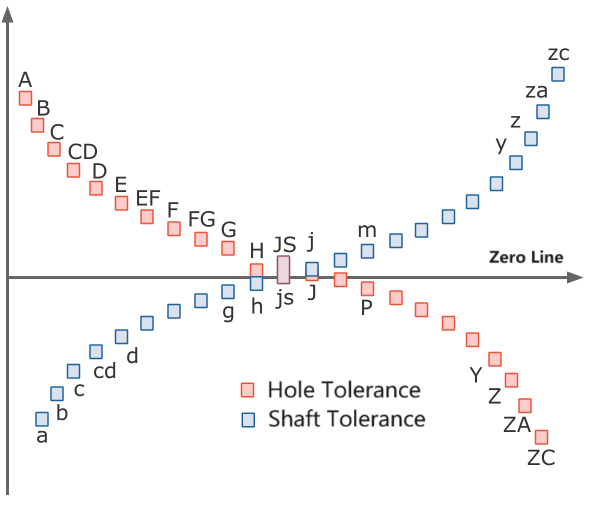

Используется для указания смещения между переменным диапазоном и основным размером, состоит из 28 английских обозначений. 26 английских букв удалили i, l, o, q, w и добавили cd, ef, fg, js, za, zb, zc. Отверстия представлены заглавными буквами, а валы строчными буквами. Относительные позиции примерно как показано ниже:

FAQ

В чем разница между допусками валов и отверстий?
Допуски валов используют строчные буквы (a, b, c, ..., z) и обычно имеют отрицательные отклонения (меньше номинала). Допуски отверстий используют заглавные буквы (A, B, C, ..., Z) и обычно имеют положительные отклонения (больше номинала). Эта система обеспечивает правильные посадки при сопряжении валов и отверстий.
Как читать обозначение зоны допуска типа "h7" или "H6"?
Буква указывает положение отклонения (h/H = основное отклонение равно нулю), а число указывает класс допуска (уровень точности). Например, "h7" означает вал с нулевым основным отклонением и классом допуска IT7. Меньшие числа означают более жесткие допуски.
Что означает "основное отклонение" в расчетах допусков?
Основное отклонение - это отклонение, ближайшее к нулевой линии (номинальный размер). Для отверстий это обычно нижнее отклонение; для валов это обычно верхнее отклонение. Это определяет положение зоны допуска относительно номинального размера.
Почему существует так много различных позиций допусков (a-z, A-Z)?
Различные позиции создают различные типы посадок при сопряжении. Позиции ближе к нулевой линии (f, g, h для валов; F, G, H для отверстий) создают более тесные посадки, в то время как позиции дальше создают более свободные посадки. Эта система позволяет инженерам указывать точные характеристики посадки для различных применений.
Как выбрать правильный класс допуска для моего применения?
Учитывайте функцию, стоимость производства и требования к точности. IT6-IT7 для точных применений (подшипники, калибры), IT8-IT9 для общей обработки, IT10-IT11 для грубой обработки и IT12+ для литья или грубых операций. Более жесткие допуски стоят дороже в достижении.
Что происходит, если я превышаю диапазон размеров (0-3150мм)?
Этот калькулятор покрывает стандартный диапазон ISO 286 для большинства инженерных применений. Для больших размеров допуски становятся пропорционально больше, но принципы расчета остаются теми же. Специальные применения могут требовать пользовательских расчетов допусков или нестандартных подходов.
